тяговый кпд скрепера

Кривая буксования

Колесный движитель 1

Турбинное колесо

Гидротрансформатор 1

Зависимость часового расхода топлива от угловой скорости

Внешняя характеристика (без учета)

(число интервалов = 12):

Гистограмма распределения силы тяги

Характеристики элементов трансмиссии

Рис. 8.P Схема двухмоторной гидромеханической трансмиссии самоходного скрепера

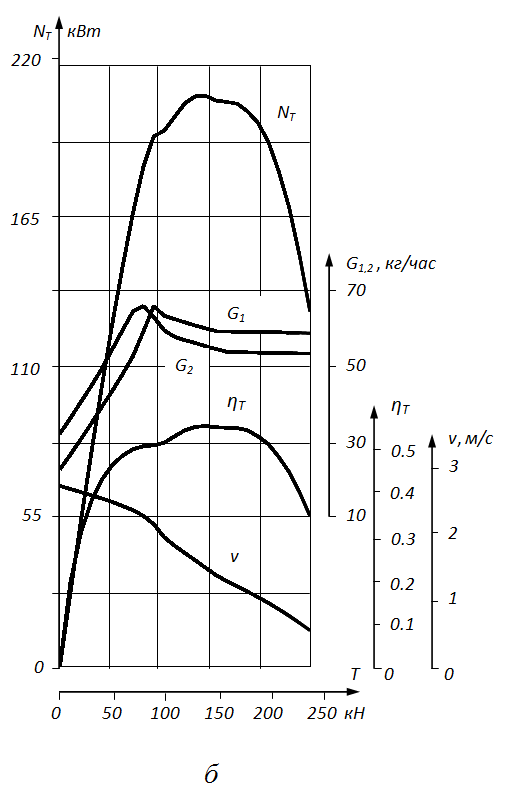

В качестве примера проведем расчет тяговой характеристики двухмоторного скрепера с гидромеханической трансмиссией мощностью 1000 кВтP с ёмкостью ковша 16 м3 (см. рис. 8) на первой передаче. Исходные данные и нулевое приближение представлены в табличной форме на рис. 9, а результаты расчета тяговой характеристики скрепера на первой передаче в табличной форме на рис. 10а и в графической форме на рис. 10б. Как показали результаты расчета, в режимах работы двух моторных ветвей трансмиссии отсутствует синхронность. Проведенные расчеты позволили оценить фактический вклад каждой ветви в реализуемую тяговую мощность машины и провести более глубокий анализ трансмиссии с целью выбора ее оптимального варианта.

Тяговый расчет - Пример двухмоторной трансмиссии

Тяговый расчет - Пример двухмоторной трансмиссии
